HQ600-S-7P Máquina CNC de Punzonado y Cizallado de Barras de Cobre

La LTMC HQ600-S-7P es una máquina CNC de alto rendimiento para el procesamiento de barras colectoras que integra punzonado, cizallado y grabado. Adopta una estructura de marco de columna recta con 7 moldes de punzonado, 1 molde de corte y 1 molde de embossing, garantizando la concentricidad de los moldes superior e inferior durante el trabajo continuo. Está equipada con sistema CNC y sistema CAD/CAM, lo que mejora significativamente la eficiencia de producción en el punzonado y corte de barras de cobre. Para conocer el precio más reciente de la máquina CNC para barras, contáctenos ahora.

Videos de Máquina para Barras LT:

Información:

Especificaciones Técnicas HQ600-S-7P

Características:

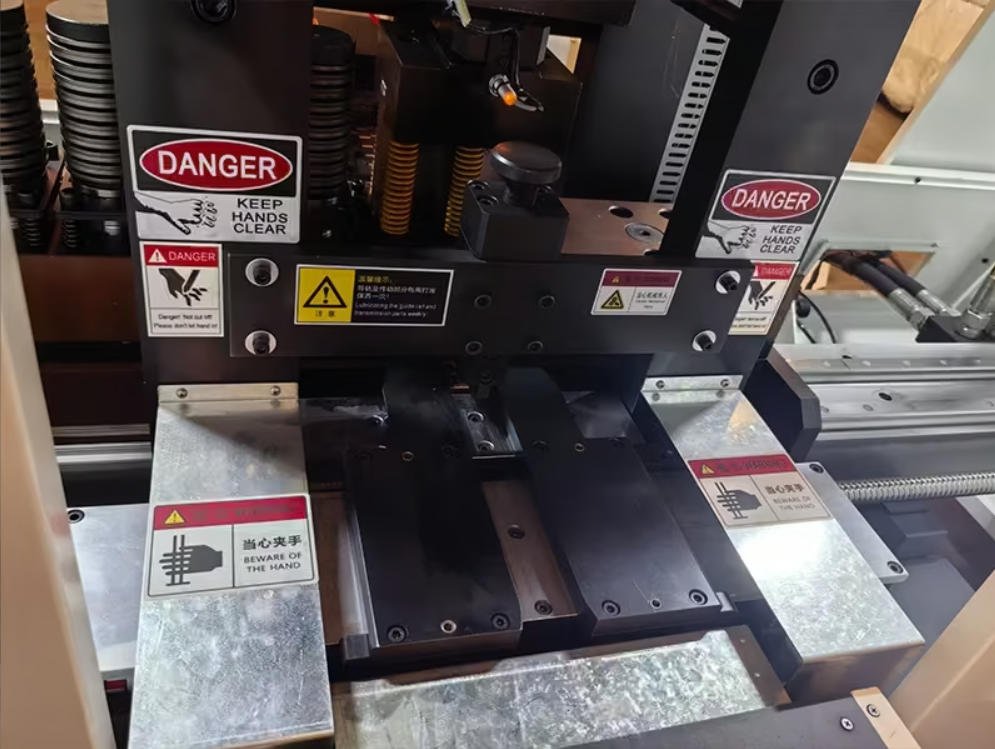

Biblioteca de moldes de una sola fila con columna recta, compuesta por 7 moldes de punzonado + 1 molde de cizallado + 1 molde de estampado.

Diseño de biblioteca de moldes de una sola fila, con 7 moldes de punzonado + 1 molde de corte + 1 molde de estampado dispuestos en la misma línea, para garantizar la concentricidad del punzonado y el corte durante el trabajo.      Al mismo tiempo que se asegura una alta eficiencia de punzonado y cizallado (40 m/min), el control de precisión puede alcanzar 0,1 mm / 500 mm.

El sistema servo se utiliza para lograr un control de 6 ejes, y la eficiencia de punzonado y cizallado del eje X es de hasta 75 m/min.

El sistema de movimiento de 6 ejes adopta 6 servodrives y 6 servomotores para el control, con una alta precisión de posicionamiento.      Entre ellos, la carrera efectiva de la pinza servo X1 es de 110 mm, y la carrera efectiva de la pinza servo X2 es de 2000 mm.

La eficiencia del movimiento del eje X se mejora acortando la carrera de alimentación y alargando la carrera de descarga.      La velocidad máxima de trabajo de punzonado y corte es de 75 m/min (150 m/min en condiciones sin carga).

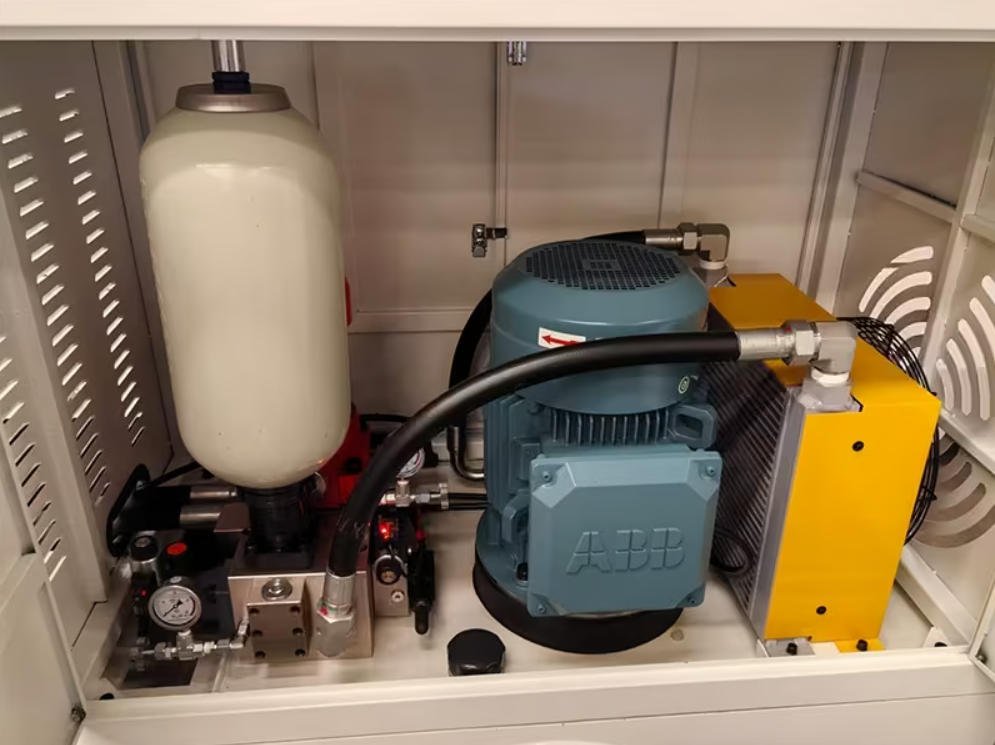

Equipada con motor suizo ABB, suministra una presión hidráulica de 600 KN.

La estación hidráulica utiliza un motor suizo ABB para proporcionar una presión hidráulica de 600 KN, la cual se suministra completamente a la unidad de punzonado y cizallado,

garantizando de forma efectiva una presión hidráulica suficiente y una excelente estabilidad durante el proceso de punzonado y corte.

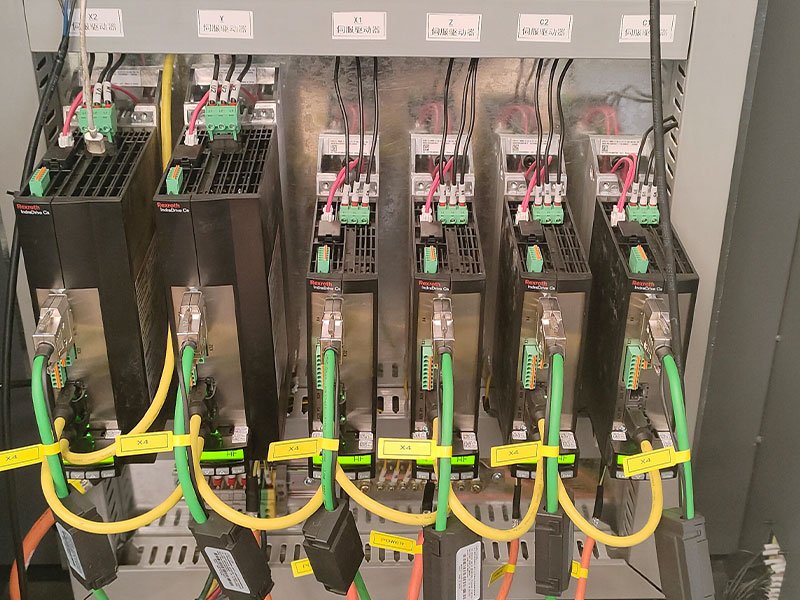

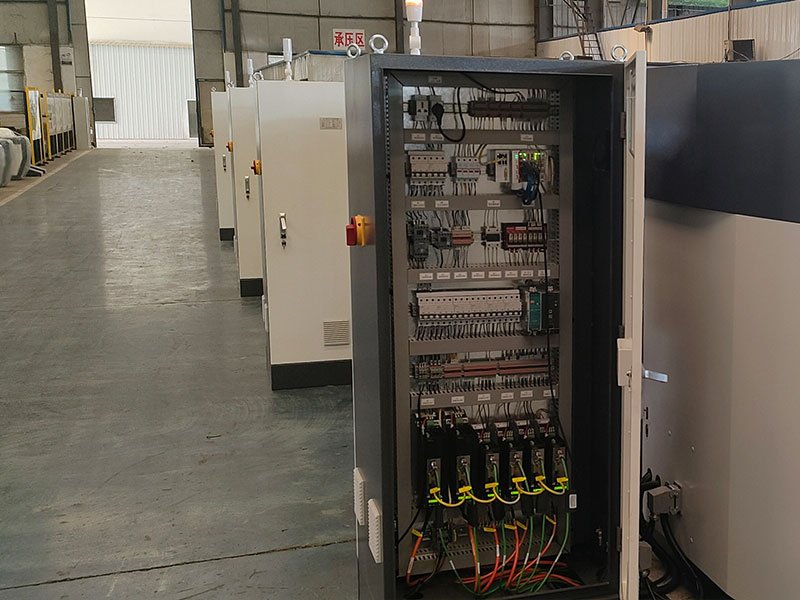

Sistema de control alemán Beckhoff, servomotores y servodrives alemanes Rexroth.

El sistema de control alemán Beckhoff adopta control en lazo cerrado, con ventajas de alta precisión de control,

fuerte capacidad anti-interferencias y adaptación automática flexible.

(El sistema de control Siemens tiene menor precisión, adopta control en lazo abierto y es propenso a pérdidas de datos).

El equipo utiliza componentes de marcas internacionales reconocidas (Rexroth de Alemania),

que son más estables que las marcas desarrolladas localmente y presentan un costo de mantenimiento más bajo.

Características:

Banco de moldes en fila única de columna recta compuesto por 7 moldes de punzonado + 1 molde de corte + 1 molde de grabado.

Diseño de banco de moldes en una sola fila que asegura la concentricidad perfecta del punzonado y corte, garantizando una eficiencia de hasta 40m/min y una precisión de control de 0.1mm/500mm.

Sistema servo de 6 ejes con velocidad máxima en eje X de 75m/min

Sistema de movimiento de 6 ejes accionado por 6 servomotores de alta precisión. Carrera efectiva del eje X1 de 110mm y del X2 de 2000mm. Velocidad de trabajo hasta 75m/min (150m/min en vacío).

Motor suizo ABB que proporciona 600KN de presión hidráulica

Estación hidráulica con motor ABB de Suiza que suministra 600KN de presión estable para garantizar la estabilidad del punzonado y corte.

Sistema Beckhoff de Alemania + Servomotores y Servodrives Rexroth

Sistema alemán de control de lazo cerrado de alta precisión, alta resistencia a interferencias y gran estabilidad. Componentes de marcas internacionales reducen costes de mantenimiento y aumentan la vida útil.

Preguntas Frecuentes (FAQ)

¿Qué materiales puede procesar?

Barras de cobre y aluminio.

¿Capacidad máxima?

6000 × 200 × 15 mm.

¿Cuántos moldes incluye?

7 punzonado + 1 corte + 1 grabado.

¿Sistema de control?

Beckhoff Alemania + servos Rexroth.

¿Velocidad?

Hasta 75 m/min.

¿Dimensiones y peso?

10500×2750×1800 mm, 6700 kg.
