Product

เครื่องดัดบัสบาร์ทองแดง CNC (CNC Copper Busbar Bending Machine) สำหรับอุตสาหกรรมไฟฟ้า บัสบาร์ทองแดงและอลูมิเนียม

Serial

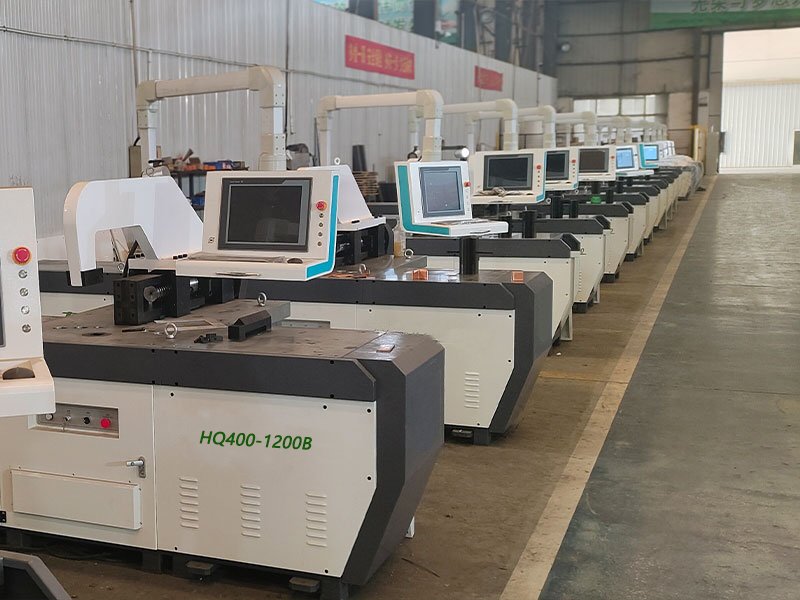

HQ400-1200B / HQ400-2000B

Main Function:

ดัดบัสบาร์ทองแดงและอลูมิเนียม, ดัดแบบ U-bend, ดัดตั้ง (Stand up), เหมาะสำหรับสายไฟฟ้าและตู้ควบคุมไฟฟ้า, การผลิตชิ้นส่วนอิเล็กทรอนิกส์ และงานอุตสาหกรรมโลหะ

Main Feature:

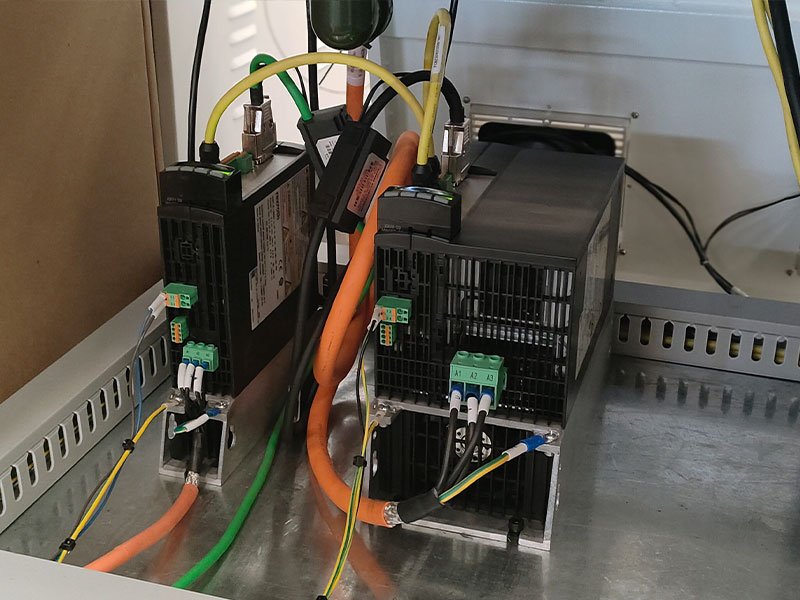

1. เครื่องนี้ใช้ระบบขับเคลื่อนด้วยมอเตอร์เซอร์โวเต็มรูปแบบ ให้แรงดันสูงและการส่งกำลังที่เสถียร พร้อมความแม่นยำในการวางตำแหน่ง สามารถใช้ร่วมกับเครื่องเจาะและตัดบัสบาร์ CNC รุ่น HQ600-SP ซอฟต์แวร์โปรแกรมของบริษัทสามารถขยายแบบดัด สร้างโค้ดสำหรับเครื่องเจาะและตัด และนำเข้าโค้ดประมวลผลคอมพิวเตอร์ของเครื่อง

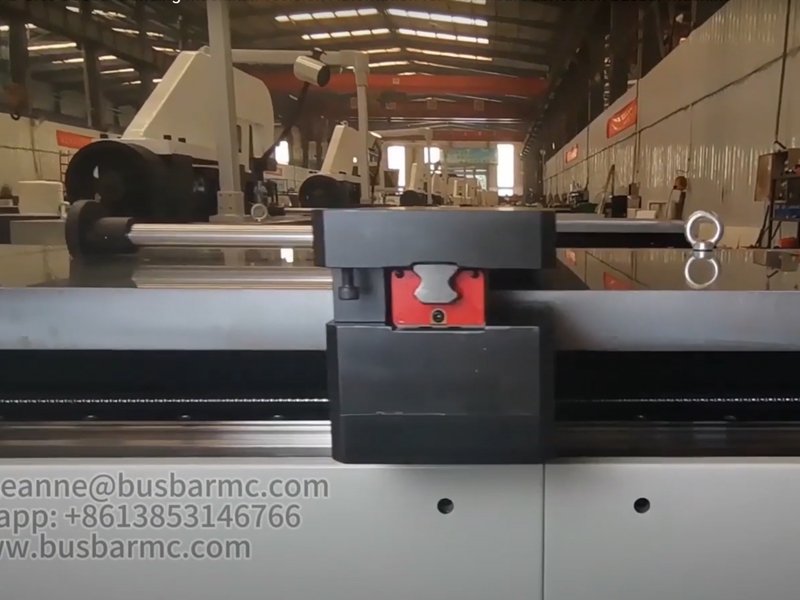

   2. โครงสร้าง HQ400-B เป็นแบบ "Closed Bending" แข็งแรง สมดุล และแรงที่กระจายอย่างเหมาะสม เพิ่มความทนทานเมื่อเทียบกับรุ่น Open Bending รุ่นแรก โครงสร้างและการเชื่อมมั่นคง ใช้งานได้ยาวนานโดยไม่เสียรูป ส่วนยึดใช้รางคู่ Ball Screw ทำงานเสถียรและเงียบ
   3. เครื่องดัดบัสบาร์ควบคุมด้วยคอมพิวเตอร์อุตสาหกรรมและ PLC ควบคุมมอเตอร์เซอร์โวให้ได้มุมดัดและระยะการกั้นวัสดุ พร้อมซอฟต์แวร์ CAD/CAM ที่พัฒนาเอง ใช้งานง่าย เสถียร และต้นทุนควบคุมต่ำ
   4. HQ400 series CNC busbar bending machine มีฟังก์ชันทรงพลังและมาพร้อมแม่พิมพ์ สามารถทำการดัดแบบ Flat, Vertical, Pipe บัสบาร์ทองแดงได้อย่างรวดเร็ว มีประสิทธิภาพและเหมาะสำหรับการผลิตจำนวนมาก
   5. ติดตั้งและเปลี่ยนแม่พิมพ์ง่าย ความแม่นยำในการกั้นวัสดุ ±0.15 มม. ความแม่นยำในการดัด ±0.3°
   6. สามารถปรับแต่งแม่พิมพ์ได้หลายแบบ ขนาดบัสบาร์ทองแดงสำหรับ Flat bend: 15x200 มม.
   7. ซอฟต์แวร์ CAD ช่วยออกแบบ สามารถใช้แม่พิมพ์สำเร็จรูปหรือสร้างแม่พิมพ์เอง สร้างโมเดล 3 มิติ พร้อมโค้ดการเจาะ ตัด และดัดได้อย่างรวดเร็ว
   8. ระบบควบคุม CNC ของเครื่องใช้งานง่ายและเหมาะสำหรับงานอุตสาหกรรมไฟฟ้าและอิเล็กทรอนิกส์

   Tech Paramete:

แรงดันมาตรฐาน - 400KN
ความยาวมาตรวัด (Gauge Length): 1200mm;
ขนาดดัดแนวนอนสูงสุด: 15 x 200mm;
ขนาดดัดแนวตั้งสูงสุด: 12 x 120mm;
ความแม่นยำในการวัด (Gauge accuracy): ±0.15 มม.;
ความแม่นยำในการดัด (Bending accuracy): ±0.3°;
ขนาดเครื่อง (Machine size): 3500 x 1450 x 1850 mm;
น้ำหนักเครื่อง (Weight of machine): 3100kg;

Video:

คำถามที่พบบ่อย (FAQ) – เครื่องดัดบัสบาร์ทองแดง CNC

Q1: เครื่องดัดบัสบาร์ทองแดง CNC นี้สามารถดัดวัสดุอะไรได้บ้าง?
   A1: เครื่องสามารถดัดบัสบาร์ทองแดงและอลูมิเนียม รวมถึงดัดแบบ Flat Bend, U-Bend, Vertical Bend และ Pipe Bend เหมาะสำหรับอุตสาหกรรมไฟฟ้า ตู้ควบคุมไฟฟ้า และงานโลหะขนาดกลางถึงใหญ่

Q2: เครื่องรุ่น HQ400-1200B/HQ400-2000B ใช้มอเตอร์ประเภทใด?
   A2: ใช้มอเตอร์เซอร์โวเต็มระบบ (Full Servo Motor) ให้แรงดันสูง เสถียร และตำแหน่งดัดแม่นยำ

Q3: ความแม่นยำของการดัดและการกั้นวัสดุอยู่ที่ระดับใด?
   A3: ความแม่นยำในการกั้นวัสดุ (Gauge Accuracy) ±0.15 มม.
ความแม่นยำในการดัด (Bending Accuracy) ±0.3°

Q4: เครื่องนี้สามารถใช้ร่วมกับเครื่องอื่นได้หรือไม่?
   A4: สามารถใช้งานร่วมกับเครื่องเจาะและตัดบัสบาร์ CNC รุ่น HQ600-SP ได้ ซอฟต์แวร์ CAD/CAM ของบริษัทสามารถสร้างโค้ดสำหรับเครื่องเจาะ ตัด และดัดบัสบาร์ได้อย่างสะดวก

Q5: การเปลี่ยนแม่พิมพ์และติดตั้งทำได้ง่ายหรือไม่?
   A5: การติดตั้งและเปลี่ยนแม่พิมพ์ทำได้ง่าย รองรับการปรับแต่งแม่พิมพ์หลายแบบตามขนาดบัสบาร์ทองแดง (สูงสุด 15 x 200 มม.)

Q6: เครื่องนี้เหมาะสำหรับการผลิตปริมาณมากหรือไม่?
   A6: เครื่องสามารถดัดบัสบาร์ได้อย่างรวดเร็วและมีประสิทธิภาพ เหมาะสำหรับการผลิตจำนวนมาก (Batch Production) ในอุตสาหกรรมไฟฟ้าและตู้ควบคุมไฟฟ้า

Q7: ซอฟต์แวร์ของเครื่องช่วยในด้านใดบ้าง?
   A7: ซอฟต์แวร์ CAD/CAM ช่วยออกแบบบัสบาร์ สร้างโมเดล 3 มิติ แก้ไขความยาวและมุม รวมถึงสร้างโค้ดการเจาะ ตัด และดัดได้ง่าย ลดความผิดพลาด และประหยัดเวลาในการผลิต

Q8: ขนาดเครื่องและน้ำหนักเท่าใด?
   A8: ขนาดเครื่อง: 3500 x 1450 x 1850 มม.
น้ำหนักเครื่อง: 3100 กก.

Q9: การบำรุงรักษาเครื่องยากไหม?
   A9: เครื่องออกแบบให้ใช้งานง่าย การบำรุงรักษาไม่ซับซ้อน ใช้ในอุตสาหกรรมไฟฟ้าและงานโลหะได้ยาวนาน

Q10: เครื่องนี้เหมาะกับงานอุตสาหกรรมประเภทใด?
   A10: เหมาะสำหรับ: อุตสาหกรรมไฟฟ้า, การผลิตบัสบาร์ทองแดงและอลูมิเนียม, ตู้ควบคุมไฟฟ้า, งานอุตสาหกรรมโลหะและชิ้นส่วนอิเล็กทรอนิกส์
